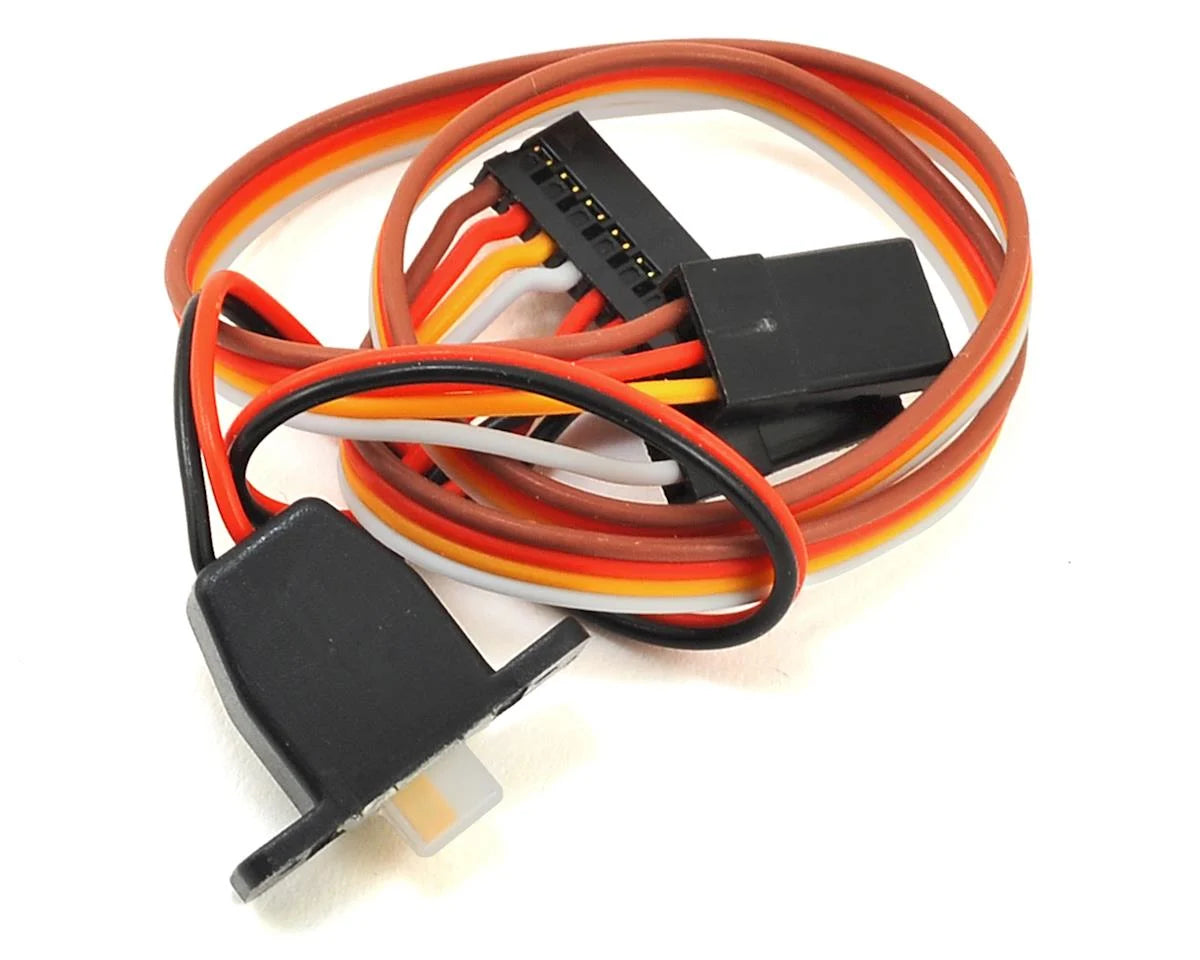

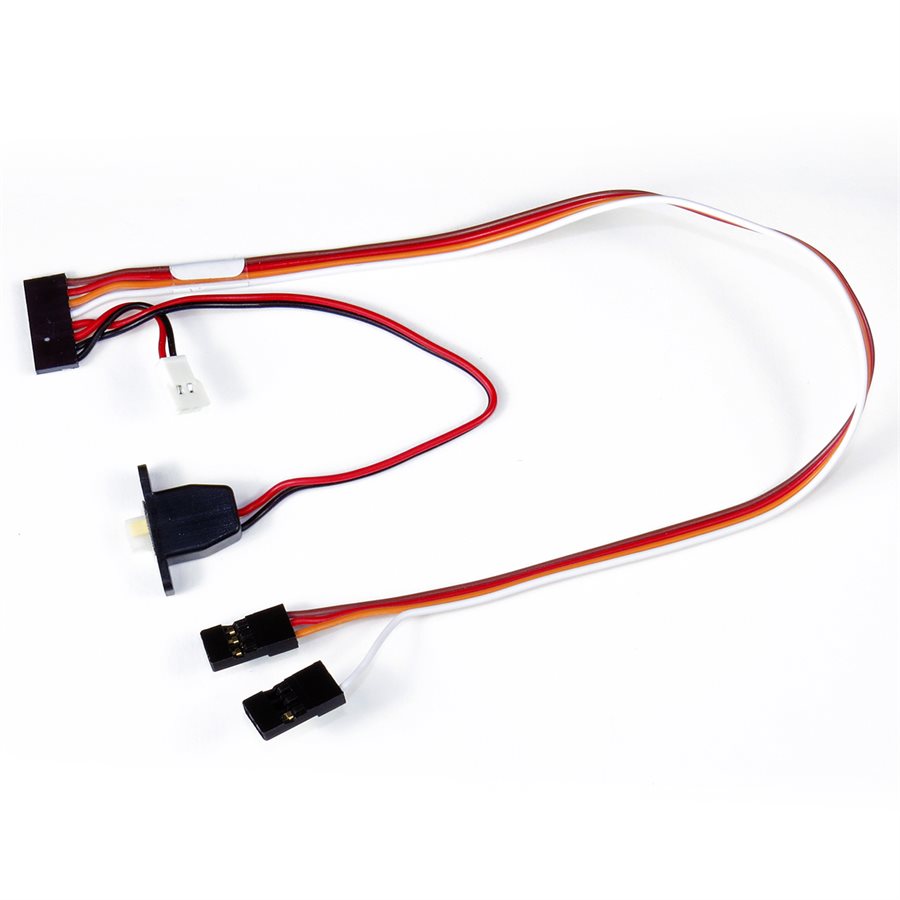

Arnés receptor Monster X de Castle Creations

Instrucciones de conexión del arnés del receptor Mamba Monster X

Para quitar el arnés del receptor:

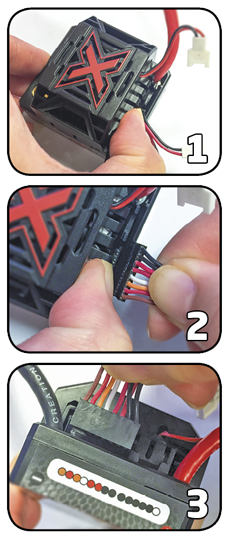

1. Ejerza una ligera presión con el pulgar sobre la cubierta del capacitor (Figura 1).
2. Sujete el arnés cerca del conector de 8 clavijas y tire con cuidado, en un ligero ángulo hacia afuera del ESC, para quitar el arnés del cabezal de clavijas del ESC (Figura 2).

   Nota: No tire ni tire con fuerza del arnés para sacarlo del ESC. Puede causar daños al ESC o al arnés.

Para reemplazar el arnés del receptor:

1. Ejerza una ligera presión con el pulgar sobre la cubierta del capacitor (Figura 1).
2. Siguiendo el diagrama de cableado codificado por colores proporcionado en la etiqueta Monster X, coloque el conector de 8 pines en el cabezal de pines ESC (Figura 3).

   Nota: La desalineación del arnés impedirá que funcione el ESC. Asegúrese de que el cable marrón esté enchufado junto al cable de alimentación negro negativo (-).

1. Presione suavemente el conector de 8 pines para enganchar completamente con el cabezal de pines ESC.
2. Vuelva a conectar el ventilador de refrigeración y las conexiones del receptor.
